Практический пример Tersa EDA

Как согласовать RF-цепь в Tersa EDA

Практический процесс в Tersa EDA: RF-порты, S-параметры, S11 на диаграмме Смита, настройка L и C и проверка полосы.

Присоединиться к бете Изучить теорию согласования

Проверено: 2026-07-31

Панель Tunable parameters и RF-схема в Tersa EDA на iPad

Работа в приложении

Пройдите цикл согласования в Tersa EDA

Перейдите от схемы и опорного импеданса к оценке отражения, настройке компонентов и проверке результата во всём диапазоне частот.

Шаг 1

Подготовьте схему и RF-порты

Откройте схему, проверьте источник и нагрузку и установите опорный импеданс портов, обычно 50 Ω. Компоненты согласования должны находиться в нужной плоскости отсчёта.

  • Проверьте направление портов и землю
  • Проверьте исходные L и C
  • Задайте sweep шире рабочей полосы
RF-схема с портом 50 Ом и реактивной цепью в Tersa EDA

Шаг 2

Настройте AC и добавьте S11

Создайте график Rectangular, откройте Properties → Analysis Setup, выберите AC и задайте Start Frequency, Stop Frequency, Points, Sweep Type, Marker f0 и Reference impedance. Затем выберите Add → Port parameters → S11. При необходимости добавьте S21, return loss или insertion loss.

  • Не меняйте sweep между сравнениями
  • Запишите исходный S11
  • Коснитесь графика для чтения ближайшей точки
Частотный график S11 и S21 в Tersa EDA

Шаг 3

Изучите S11 на диаграмме Смита

Создайте график Smith Chart и выберите Add → Reflection / Γ → S11. В Properties задайте Marker frequency и включите Show marker details. Маркер покажет Γ, |Γ|, dB(|Γ|), фазу, нормированный и физический импеданс и VSWR в ближайшей точке sweep.

  • Для входного согласования используйте S11
  • Установите marker на целевую частоту
  • Определите характер нагрузки до изменения компонентов

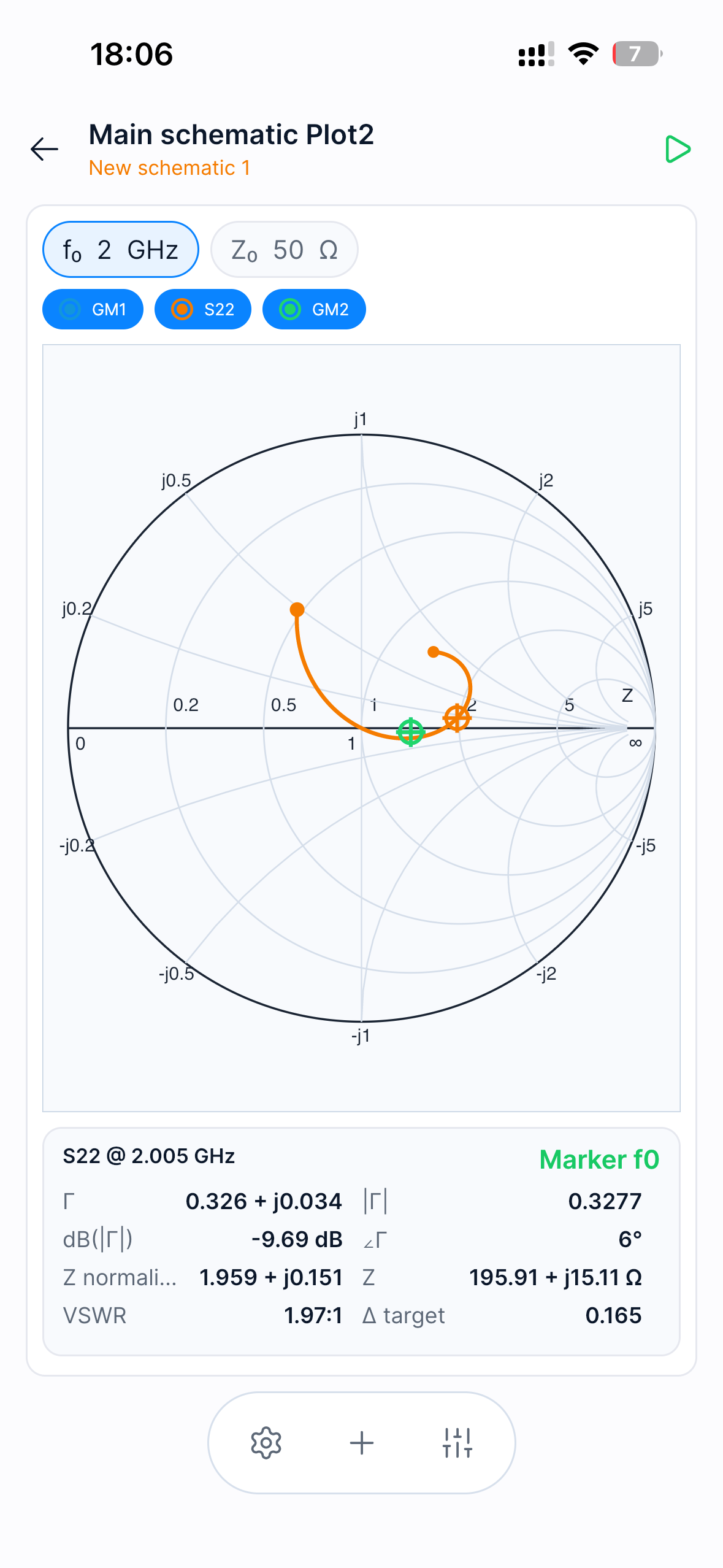

Диаграмма Смита Tersa EDA с импедансом, коэффициентом отражения и VSWR
Значения marker актуальны; часть элементов управления на этом раннем beta-скриншоте теперь находится в Properties.

Шаг 4

Задайте практичные пределы настройки

Вернитесь в схему и откройте Tunable parameters. Включите Tune только для изменяемых L или C, задайте реалистичные Min, Max и Step либо точные значения, затем нажмите Save.

  • Начните с одной-двух переменных
  • Используйте доступные номиналы и шаги
  • Оставьте остальные компоненты фиксированными
Tunable parameters с Tune, Min, Max и Step в Tersa EDA

Шаг 5

Настройте номиналы и проверьте полосу

Откройте Tuner на Rectangular или Smith plot и меняйте L/C полем значения, slider или кнопками −/+. После каждого изменения Tersa автоматически пересчитывает схему. Для семейства кривых откройте Parameter sweep, выберите параметр, Start, Stop и Step и запустите sweep на Rectangular plot.

  • Следите за всей траекторией S11
  • Проверьте центр и оба края полосы
  • Убедитесь, что S21 остаётся приемлемым
  • Запишите итоговые значения и план проверки платы
Parameter sweep RF-цепи по номиналам компонентов в Tersa EDA

Цель

Z0 и рабочая полоса

Измерения

S11 + диаграмма Смита

Управление

настраиваемые L и C

Решение

согласование + полоса

Начните с измеримой спецификации

До изменения номиналов задайте Z0, целевую частоту, рабочую полосу, предел S11 или VSWR и допустимые потери. Без критериев легко получить красивую точку, которая не решает задачу.

  • Запишите цели до открытия tuner
  • Не меняйте sweep и Z0 между сравнениями
  • Настраивайте минимальный набор переменных
  • Сохраните исходные маркеры

Симуляция ускоряет поиск, но не заменяет измерение

Финальный результат зависит от добротности, корпусов, топологии платы, переходов и реального импеданса устройства. Используйте Tersa для поиска устойчивого решения и диапазона подстройки, а плату проверяйте калиброванным измерением.

  • Используйте доступные номиналы
  • Оставьте диапазон подстройки на плате
  • Запишите значения до и после
  • Проверьте готовую цепь измерением

Первичные источники

Проверьте основы RF

Определения и методика согласования опираются на инженерную документацию ниже. Результат симуляции необходимо проверять с реалистичными моделями и измерениями.

Связанные материалы

Продолжите RF-проектирование

Свяжите теорию согласования, практический процесс в Tersa, S-параметры и диаграмму Смита.

Руководство по согласованию RF

Теория, выбор топологии и критерии проверки.

Диаграмма Смита

Γ, импеданс, VSWR и частотный маркер.

S-параметры RF

S11, S21, return loss и sweep.

Вопросы и ответы

Настраивать все компоненты сразу?

Лучше начать с малого набора: так результат проще понять и реализовать.

Нужно точно попасть в центр диаграммы?

Только если одновременно выполнены требования по полосе, потерям, устойчивости и допускам.

Что сохранить до настройки?

Версию схемы, Z0, sweep, частоты маркеров, исходный S11 или VSWR и номиналы.

Заменяет ли это проверку VNA?

Нет. Готовую цепь необходимо проверять калиброванными измерениями.
